Opel Kadett – Rozbiórka rozrusznika Bosch typ DF

tmpd136-4 Rozbiórka rozrusznika Bosch typ DF

■    Odkręcić dwa wkręty mocujące pokrywę tylną od obudowy komutatora.

■    Zdjąć z wirnika półpierścień mocujący, podkładkę (-ki) regulacyjne i uszczelkę gumową.

■    Wykręcić obie śruby przelotowe ściągające korpus rozrusznika i zdjąć obudowę komutatora.

■    Wyjąć szczotki ze szczotkotrzymacza i zsunąć szczotkotrzymacz z wirnika.

■    Odkręcić nakrętkę przy wyłączniku elektromagnetycznym i odłączyć przewód wychodzący z uzwojenia stojana

■    Odkręcić dwa wkręty mocujące wyłącznik elektromagnetyczny do głowi cy rozrusznika. Odczepić wyłącznik od dźwigienki sprzęgającej i wyjąć.

■    Wykręcić oś dźwigienki sprzęgającej

■    Odsunąć głowicę od kadłuba i wyjąć dźwigienkę sprzęgającą.

■    Pierścień oporowy na wirniku przesunąć w stronę koła zębatego. Znajdujący się pod spodem pierścień zabezpieczający podważyć wkrętakiem, a następnie usunąć z wirnika.

■    Zdjąć zespół sprzęgający.

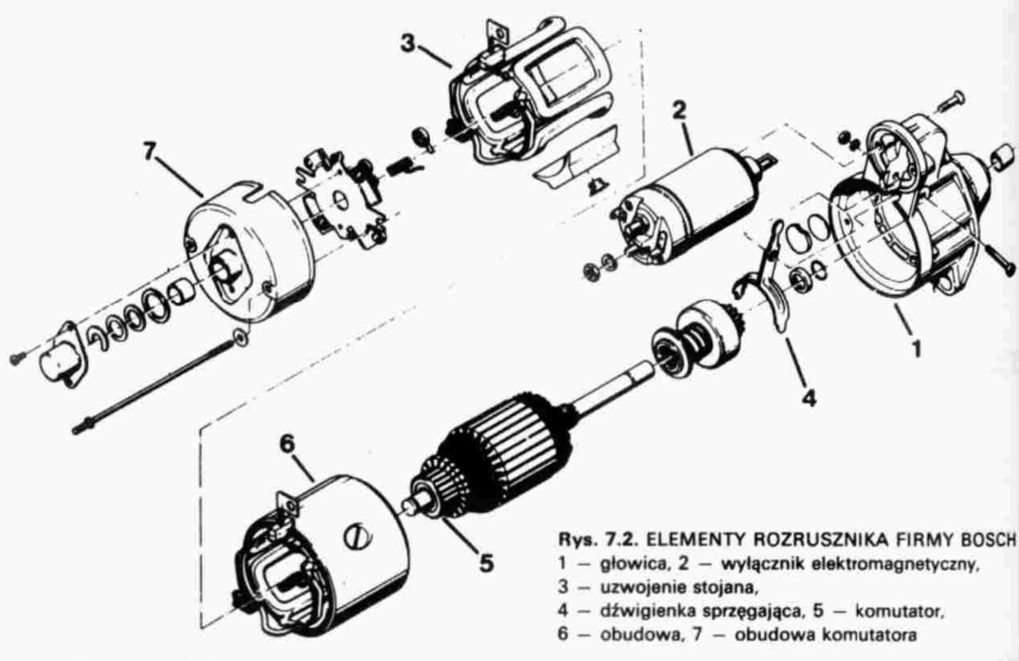

tmpd136-3Wszystkie wymontowane części umyć w benzynie ekstrakcyjnej. Uzwojenia powinny mieć krótkotrwały kontakt z benzyną i należy je osuszyć sprężonym powietrzem.

Przed zdemontowaniem uzwojeń wzbudzenia należy zaznaczyć nadbiegun-niki, aby mogły powrócić na swoje miejsce.

Wyrobione tulejki ślizgowe wirnika trzeba wybić z gniazd odpowiednim trzpieniem. Nowe tulejki przeznaczone do zamontowania muszą być moczone w oleju silnikowym przynajmniej przez 30 minut. Tulejki wciska się do zrównania z krawędzią otworu.

Montaż rozrusznika przeprowadza się w kolejności odwrotnej do opisanej. Posmarować olejem silnikowym uzębienie na wirniku, miejsca ślizgowe dźwigienki sprzęgającej i zespołu sprzęgającego. Na wirnik załozyć nowy pierścień zabezpieczający.
